一、激光的投入能量密度。調(diào)整激光照射能量密度的方法主要有：
  1、調(diào)整激光輸出能量（調(diào)整激發(fā)電壓）
  2、調(diào)整光斑大小（調(diào)節(jié)出射焦距）
  3、改變光斑中的能量分布（改變光纖類型：峰形輸出型——GI型光纖、梯形輸出型——SI型光纖）
  4、改變出射脈沖的寬度和波形

  二、材料反射率
  大多數(shù)金屬在激光開始照射時，會將大部分激光能量反射掉，所以，焊接過程開始的瞬間，要相應(yīng)提高光束的功率。采用脈沖激光縫焊工藝時，可以通過接入引弧板來保證整個焊接段的品質(zhì)一致性。當(dāng)金屬表面開始熔化或汽化后，其反射率迅速降低。
  影響材料對激光束吸收的主要因素
  1、室溫時金屬材料兩激光的吸收率一般在20℃以下；當(dāng)金屬溫度達到烙點產(chǎn)生熔融和氣化后吸收率上升到40~50%；當(dāng)接近沸點時吸收率可高達90%。
2、材料對激光的吸收率與材料的直流電阻率的平方根成正比、與激光波長的平方根成反比關(guān)系。
  3、激光束的入射角
  入射角越大，吸收率越小。當(dāng)激光垂直于金屬表面照射時，金屬對激光的吸收率最大。但通常為了保護激光出射鏡頭，需要維持一定的入射角。
  4、聚焦性和離焦量
  品質(zhì)優(yōu)良的YAG激光焊接裝置，其聚焦性（光斑大小）是通過裝置本身的光路同軸精度、輸出光纖和出射頭的成像比等來保證。以激光出射焦點正好落在工作上面時的位置為零。離焦量是指焦點離開這個零點的距離量。焦點位置超過零點位置時叫負離焦（焦點深入到工件內(nèi)部），其距離值為負離焦量。反之，焦點不到零點的距離數(shù)值為正離焦量。要獲得較大的熔深，可將焦點位置選擇在工件內(nèi)部某一位置上，即采用負離焦量進行焊接。
  5、焊接的穿入深度
  脈沖激光焊接時，主要是以傳熱熔化方式進行的。激光束本身對金屬的直接穿入深度是有限的，其主要取決于材料的導(dǎo)溫系數(shù)（導(dǎo)溫系數(shù)大的則穿入深度大），而不是激光器的功率大小。

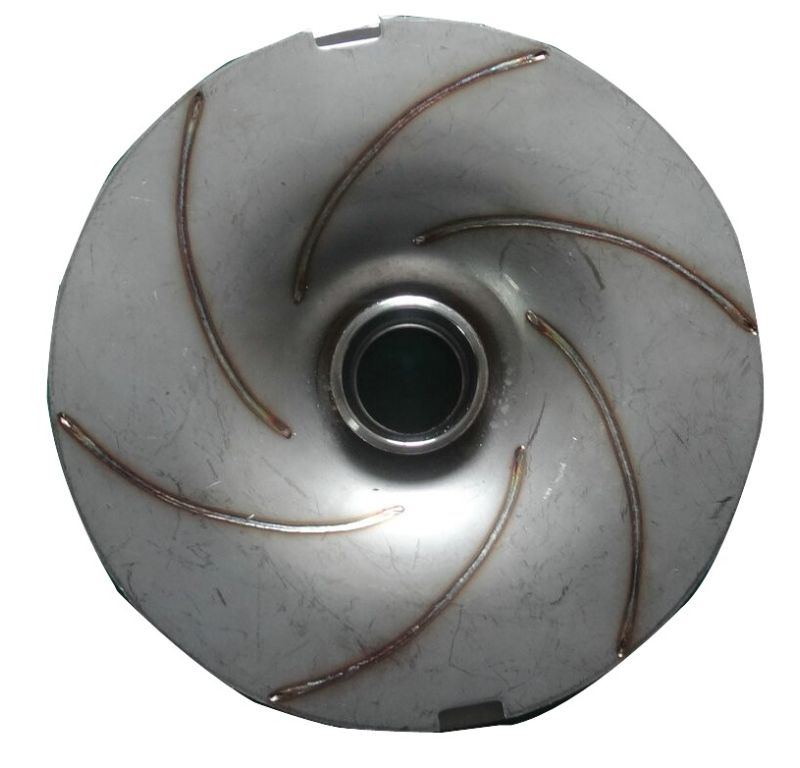

6、用不銹鋼板帶生產(chǎn)不銹鋼管時，半圓軋輥將不銹鋼板帶軋成管子，需要采用連續(xù)激光對接口進行焊接。此項焊接鋼帶較長，一根管子焊下來不能停頓，所以要求大功率的激光器長時間穩(wěn)定工作，銘琢激光生產(chǎn)的1GY-800W YAG連續(xù)激光設(shè)備到達工件表面功率800W，對于這種空管的焊接非常合適。
7、對于焊接1.2mm厚鋼帶，熔深1.2mm，速度可以達到2m/min，采用氮氣保護，焊接表面光滑美觀。經(jīng)過氣密性、拉力與壓力測試，效果很好。
8、激光復(fù)合焊接
 目前激光與電弧復(fù)合焊接主要有兩種方式，一是沿焊接的行程方向，電弧與激光前后排列，中間有一定間距，主要利用電弧對焊縫金屬進行預(yù)熱，從而提高材料對激光的吸收率；另一種方式是激光與電弧共同作用于熔池，即復(fù)合熱源。

本文鏈接: 深入了解激光焊接機
相關(guān)鏈接：激光加工的工作原理
版權(quán)所有: 非特殊聲明均為本站原創(chuàng)文章
轉(zhuǎn)載請注明出處：上海銘琢銘琢激光科技有限公司交流客服QQ：2948342054
歡迎來電咨詢：18721801181
